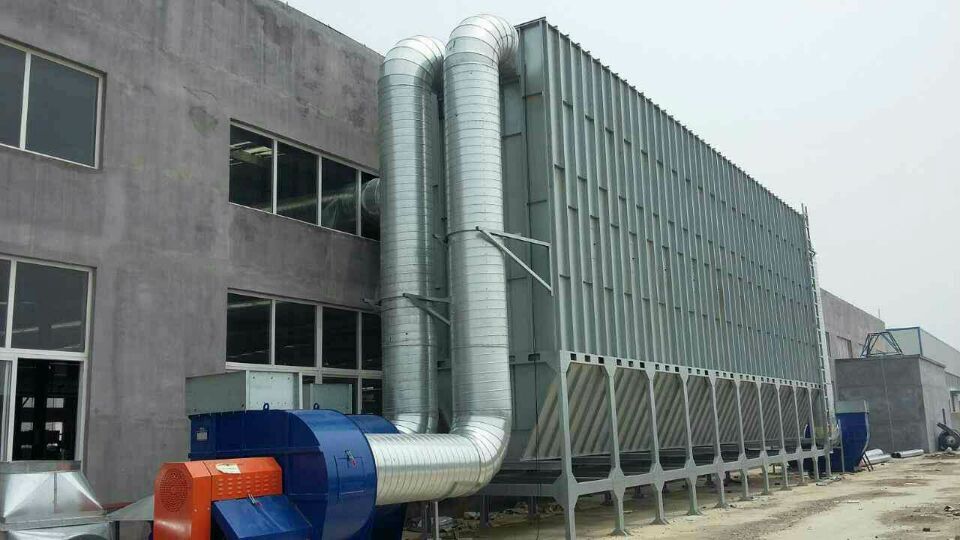

布袋除尘器的设计计算要点你了解多少啊,就让武汉布袋除尘器厂家的小编来为你归纳总结吧
由于公司要求设计一套较小型的布袋除尘器,所以查了很多资料,现在把设计计算方法罗列出来
下面给出已知条件:
处理风量:2000m³/min
滤袋尺寸:Φ116X3m
1.根据已知条件选择过滤风速
一般的过滤风速的选择范围是在0.8~1.5m/min
此时根据大小和布袋除尘器滤带选择风速,本人选择的是1m/min
2.根据过滤风速和布袋除尘器处理风量计算过滤面积
公式为:S=Q/V
V---------过滤风速
S---------过滤面积
Q---------处理风量
计算后得S=Q/V=200/1=200平方米
3.布袋除尘器计算滤带数量
每条滤带的表面积S=ПDL
Π--------3.14(这个不需要说明了把)
D---------滤带直径
L---------滤带长度
计算得S1=3.14X0.116X3≈1平方米
滤带数量N=S/S1=200/1=200条
(注意:这里的滤袋面积计算约等于200是为了方便计算,实际计算值为1.1,除下来滤袋数量小于200条,为了方便,选择(200/1)条>(200/1.1)条,
其实多几条可以满足处理风量,对计算无影响)
4.其实以上的全是基础,接下来的几点才是精髓
前面计算了这么多,是为什么?接下来要做什么?
首先我们要明确,除尘器的心脏是什么?是电磁阀!
所以接下来我们选型电磁阀
一般常用的电磁阀厂家有澳大利亚高原、SMC、等等
此处本人选择的是澳大利亚GOYEN的电磁脉冲阀。(至于为什么选这个型号,那是领导安排的)
如果真要了解怎么选型的话,最好是多搞点电磁阀厂家的样本
本次选的GOYEN的电磁阀的几个参数很重要
MM型淹没式电磁脉冲阀
1).阀门标称尺寸
有三种25/40/76
对应的口内径尺为25mm/40mm/76mm换成英尺为1"/1.5"/3"
2).这个叫流动系数Cv的很重要
相对上述三种尺寸的Cv值为30/51/416
好,知道这些后,我选择的是中间那种40mm/Cv=51
3)脉冲长度0.15sec(可以理解为膜片打开到关闭的时间)
5.布袋除尘器电磁阀的吐出流量
(1)选用GOYENΦ40mm电磁阀
Q=(198.3XCvXP1)/(根号G)------------(抱歉,懒得找跟号)
Q----------吐出流量
Cv---------流动系数
P1---------表压(就是气包上压力表值,低压为0.4MPa以下,超过0.4算高压,此处选3kg/cm2,即0.3MPa)
G----------气体比重(这个可以无视,常温下空气比重为1.14)
Q=(198.3x51x3)/(跟号1.14)
=28442.8/min
=474.1/sec
=71.1/0.15sec
很多人会问公式怎么来的?
抱歉,我也不知道,但是每个阀都有自己的计算公式
(2)压力容器的必要容积(这里就是算气包的直径和长度)
能够吐出71/0.15sec的压力容器的流量
V=Q/(P1-P2)
V----------流量
P1---------清灰前压力
P2---------脉冲清灰后的压力(这个根据工况确定,本人选1.5)
V=71100/1.5kg=47.41L
算到这里后,就先停一停
因为先要大概算下花板的排部
根据滤带数量200个,我选择20X10的排部方式比较容易计算
即电磁阀20个,喷吹管上喷嘴数量为10个
下面开始验算我这种拍部是否合理
首先,计算花板上孔与孔之间的距离
根据经验,间距一般取滤带直径1.5倍即D=1.5Xd
D---------花板孔间距
d---------滤带直径
计算得D=1.5X116=174这里我取170mm
纵向间距一样也是170mm
边上的孔到侧壁板距离我选的是150mm
但如果是这样间距到底的话,兄弟们,实在太难看了。
所以本人根据在厂里出差所学到的,把孔分成了2行4列,其实这也是为了上箱体检查口设计
总的长度我算下来为L1=3994mm≈4000mm
(注意,这里花板孔间距主要是为了不让袋与袋之间相碰,袋与壁板之见不相碰就行,太大让费材料,太小容易碰,并无实际规则)
知道了上箱体花板的长度,主要是为了确定气包的长度
众所周知,气包是装在上箱体上,其长度应与上箱体长度相当且不能超过上箱体长度
所以算来算去,主要是为了知道气包的长度L2≤4000mm这里我们取整4000mm来计算
S=V/L
V----------这里的V就是上面算出来的压力容器必要容积
L----------4000mm(这个应该明白把--!)
所以压力容器的截面积S=V/L=47410/400cm=118.525单位忘记了
查手册,我用的应该是日标
这里要查的是日标的管子的型号,压力容器是个圆形的钢管--以下是我查的:
以上都是布袋除尘器的设计和计算方法,希望今后对大家有所帮助,
